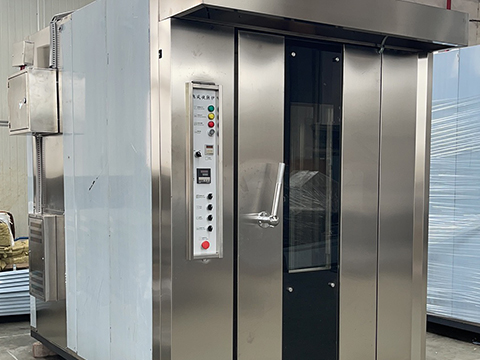

Принцип работы вращающейся электронагревательной печи

Вращающаяся печь с электрическим обогревом: Конструкция и рабочий процесс



Вращающаяся печь с электрическим обогревом в основном состоит из четырех основных компонентов: системы нагрева, системы вращения, системы циркуляции горячего воздуха и системы управления.



система отопления



● Источник тепла: Встроенные электронагревательные трубки (обычно устанавливаются сверху, снизу или с обеих сторон камеры печи). При подаче питания электронагревательные трубки непосредственно преобразуют электрическую энергию в тепловую, обеспечивая нагрев внутренней части печи.



● Преимущества: Быстрый запуск печи, точный контроль температуры, отсутствие выхлопных газов при горении и экологичность.



Система вращения



Это "душа" "вращающейся печи".

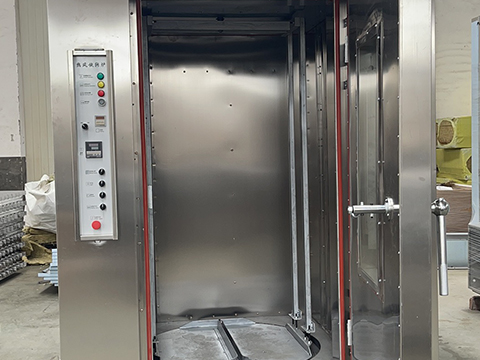

● Конструкция: Духовка оснащена вращающейся решеткой (поворотной корзиной), которая работает с постоянной скоростью, и на нее устанавливаются противни для выпечки.



● Приводной механизм: Двигатель, редуктор и трансмиссионный механизм обеспечивают вращение поворотной корзины на 360 градусов с постоянной скоростью.



● Назначение:



- Обеспечение равномерного прогрева продуктов: Во время вращения каждый противень с продуктами в духовке последовательно проходит через зоны с незначительно отличающейся температурой (например, у дверцы или стенки духовки), что обеспечивает одинаковое общее нагревание всех продуктов на протяжении всего процесса выпечки.



- Предотвращение неравномерного подрумянивания: для некоторых продуктов вращение позволяет избежать локального подрумянивания сверху или с одной стороны, вызванного длительным воздействием источника тепла.



Система циркуляции горячего воздуха



● Конструкция: Внутри печи установлены термостойкие вентиляторы, которые обеспечивают циркуляцию горячего воздуха внутри.



● Назначение:



- Создание равномерного температурного поля: вентиляторы перемешивают горячий воздух, обеспечивая равномерную температуру во всех частях печи и устраняя "горячие точки" и "холодные точки", характерные для стационарных печей.



- Повышение тепловой эффективности: поток горячего воздуха быстрее и эффективнее передает тепло продукту, сокращая время выпекания.



- Удаление влаги с поверхности: способствует окрашиванию поверхности продукта и образованию хрустящей корочки.



Система управления



● Основной компонент: Обычно используется ПЛК на базе микрокомпьютера (программируемый логический контроллер) или интеллектуальные измерители температуры.



● Функции:



- Точный контроль температуры: независимо друг от друга регулируется температура верхнего и нижнего нагревательных элементов в соответствии с технологическими требованиями к различным продуктам.



- Настройка времени: точно задает время выпечки и автоматически подает сигнал тревоги или останавливает нагрев по истечении этого времени.



- Регулировка скорости вращения: позволяет регулировать скорость вращения поворотной корзины.



- Память программирования: в моделях высокого класса можно сохранять программы выпечки (температуру, время, скорость вращения) для нескольких продуктов, что позволяет выполнять поиск в один клик и стандартизировать производство.



Рабочий процесс (замкнутый цикл)



● Предварительный нагрев: установите верхнюю и нижнюю температуру нагрева с помощью системы управления, запустите систему подогрева и разогрейте пустую духовку до заданной температуры выпечки.



● Загрузка: Равномерно поместите противни с непропеченными заготовками во вращающуюся корзину, затем закройте и зафиксируйте дверцу духовки.



Выпекание и вращение:



● Система нагрева работает непрерывно для поддержания внутренней температуры духовки.



● Включается система вращения, которая обеспечивает равномерное вращение всех продуктов с помощью вращающейся корзины.



● Система циркуляции горячего воздуха работает одновременно, обеспечивая интенсивную циркуляцию горячего воздуха внутри духовки.



● Теплопередача: При совместном действии вращения и циркуляции горячего воздуха тепло передается продукту одновременно и равномерно тремя способами: излучением (от нагревательных трубок), конвекцией (от горячего воздуха) и теплопроводностью (от противней), что позволяет продукту созревать, застывать и приобретать цвет., и высвободит аромат.



● Приготовление и выгрузка: По истечении заданного времени выпечки система управления выдает соответствующий запрос. Оператор останавливает вращение и нагрев, открывает дверцу духовки и вынимает золотистые, привлекательные по форме готовые изделия однородного цвета.
